Ремонт и усиление лонжеронов и днища Нивы и Шевроле нивы

Лифт своими руками – чертежи, схемы, размеры, разновидности комплектов. Лифтинг различается по степени вмешательства в штатную конструкцию. Для кого-то достаточно приподнять внедорожник на несколько сантиметров а для кого то на целых 20.

Экстремальный тюнинг – максимально увеличивающий проходимость для поездок по тяжелому бездорожью.

Домкрат обычный Домкрат «хайджек» Съемник пружин Баллонный ключ Набор торцевых головок с трещоткой Набор рожковых ключей Монтировка Деревянная колода (пень)

Желательно такие работы выполнять с напарником. Во-первых, это безопасней. Во-вторых, некоторые работы по лифтовке выполняются в четыре руки. В качестве примера рассмотрим переднюю подвеску.

Поднимаем передок. Можно смело цепляться за штатный бампер, только домкрат устанавливается под трубу его крепления.

Сняв колесо, получаем полный доступ к рычагу и пружине. Передняя подвеска 21214 выполнена по двухрычажной схеме, что упрощает задачу.

Ход рычага ограничивает амортизатор. Откручиваем его крепление и отводим в сторону.

Далее нужно освободить подвеску от стабилизатора поперечной устойчивости. Крепежные болты могут прикипеть от коррозии, поэтому воспользуемся проникающей жидкостью (типа WD-40). Хомут сайлентблока стабилизатора можно поддеть монтировкой.

После чего отсоединяем ступицу от нижнего рычага. Для этого необходимо поддомкратить подвеску и зафиксировать поворотный кулак колеса. Можно подвязать его проволокой. Затем откручиваем 3 болта крепления, и освобождаем шаровую опору.

Фиксируем пружину стяжками, и опускаем домкрат. Извлекаем старый упругий элемент. В некоторых случаях достаточно просто опустить рычаг ногой, и пружина выйдет без применения стяжек.

Снимаем со старых пружин
верхние кольца-опоры. С их помощью упругий элемент центруется в чашках.
Сбиваются они легко, при помощи молотка и отвертки. Устанавливаем кольца на новые, более длинные пружины.

Заводим упругие элементы на штатные места и поддомкрачиваем нижний рычаг до полного совмещения с нижней чашкой. Одновременно помощник центрует проушину амортизатора и подводит поворотный кулак к месту крепления нижней шаровой опоры.

Затягиваем «треугольник» шаровой и наживляем ось крепления амортизатора.

Манипулируя домкратом, «ловим» отверстия крепления хомута стабилизатора поперечной устойчивости. Своими болтами он должен попасть в штатное место без перекосов.

После такой модернизации размер клиренса увеличивается на 30-50 мм. Этого достаточно для установки колес большего диаметра, и днище еще приподнимется над грунтом.

Задний мост НИВЫ можно лифтовать установкой опор проставок увеличенной высоты. При использовании размера до 50 мм (в соответствии с изменением высоты передка), никаких доработок задней оси не требуется.

При лифте задней оси можно провести профилактику моста и тормозной системы.

Может понадобиться замена тросика ручного тормоза. Его удлиняют на пару сантиметров. Иначе лифт НИВЫ приведет к повышенному износу тормозных колодок в задних барабанах. Отсоединяем нижние крепления амортизаторов и опускаем до растяжения пружин.

Достаем упругие элементы, сбиваем с них опорные кольца. Зачищаем верхнюю чашку и проводим обработку антикором. Устанавливаем новые опоры увеличенного размера и усаживаем пружины с помощью домкрата.

Крепим амортизаторы, собираем мост, монтируем колеса.

Такой лифтинг не вызовет подозрений у инспекторов ГИБДД, а проходимость вашей НИВЫ 2121 улучшится. Никакие чертежи, и тем более самодельные детали не потребуются. Вы покупаете новые пружины и про ставки, остальное – дело техники. Трудо затраты на лифт одной НИВЫ – два человека/один выходной день.

Установка готового комплекта для лифтовки НИВЫ 21212

Для понимания процесса рассмотрим геометрию работы подвески на внедорожниках НИВА (передняя ось). Чертежи наглядно демонстрируют положение элементов относительно друг друга. Если организовать лифт только увеличением длины пружины — радиус ее изгиба уменьшается, появляются боковые нагрузки на крепления рычагов. Для компенсации этого побочного эффекта используются проставки: под чашку пружины и шаровую опору.

Стандартный вариант показывает, что полуось (ШРУС) располагается фактически параллельно земле. Проставка устанавливается между пружиной и рычагом. Радиус искривления упругого элемента небольшой, сохраняется мягкость подвески. Крепление надежное, люфт исключен. Недостаток — дополнительный элемент добавляет не подрессоренные массы (для уменьшения веса можно применить детали из алюминия). Проставка установлена между чашкой и пружиной. Не подрессоренные массы отсутствуют, радиус искривления упругого элемента еще меньше, чем в предыдущем варианте. Недостаток — крепление дополнительного элемента не такое надежное.

Во всех случаях, лифт меняет положение полуоси. Нагрузка на триподы (карданы) увеличивается. При опускании подвески, уменьшается ход верхнего рычага до отбойника. Для восстановления геометрии устанавливается проставка под крепление верхней шаровой опоры. Заводские комплекты разработаны с учетом всех нюансов конструкции передней оси и заднего моста.

В наборе предусмотрено:

Чертежи для правильного монтажа Проставки Удлиненные амортизаторы Новые продольные рычаги для моста Удлиненная тяга «панара» Новые чаши и пружины

Процесс замены: Для установки лифт комплекта достаточно гаража с ямой, и стандартного набора ремонтного инструмента. Те, кто самостоятельно обслуживают ЛАДУ 21214, знают, о чем речь. Подготовка передней оси описана в разделе бюджетного лифта НИВЫ. Только при монтаже комплекта, поворотный кулак снимается полностью. Если вам удастся зафиксировать его, не снимая ШРУС – хорошо. Обычно он полностью отделяется от подвески.

Далее демонтируем нижнюю чашку пружины и устанавливаем под нее три кольцевые проставки. На этом рычаге больше никаких доработок. Сверху на упругий элемент устанавливается увеличенное опорное кольцо.

Для компенсации расхождения рычагов, под креплением верхней шаровой монтируем проставку. Поскольку все детали из одного набора, размеры синхронизированы.

Этот элемент самый ответственный. Если «поплывет» геометрия – ход передней подвески нарушится. Для точной настройки высоты, монолитную проставку верхней шаровой можно заменить наборными шайбами. Подбирая количество, вы регулируете параметры передней оси, как на раллийном болиде.

Если в наборе предлагаются новые амортизаторы – их следует установить. На штатных, может не хватить хода отбоя, и ваша 21212 будет козлить на ухабах. Задний мост снимается полностью, особенно если будут привариваться новые опорные чаши под пружины. Проушины для рычагов остаются штатные, удлиненные детали из комплекта имеют стандартные крепления. В зависимости от размеров лифта передней оси, вы можете ограничиться поднятыми чашками, или добавить проставки для пружин. Тягу «панара» лучше выбрать настраиваемую. Вы сможете регулировать ее длину при изменении высоты клиренса.

Для понимания процесса в динамике, вы можете посмотреть видео самостоятельного лифта НИВЫ:

Предварительные работы

Перед тем как приступить к ремонту лонжеронов, надо выполнить предварительную работу. Она заключается подготовке рабочей зоны и вывешивании передней части машины на подставки.

Работу по усилению лонжеронов Нивы лучше выполнять на смотровой яме или на подъемнике.

До начала сварочных работ следует снять обшивку пола и удалить шумоизоляцию, которая примыкает к моторному щиту. Это место, где установлены педали.

Для этого нужно снять пластиковые накладки с порогов машины и откинуть обшивку. Таким образом, можно будет контролировать отсутствие возгорания в салоне. Также необходимо освободить верхний рычаг подвески. Для этого нужно отсоединить шаровую опору от поворотного кулака. Впоследствии это позволит установить ремонтную запчасть на лонжерон.

Перед работой необходимо зачистить предполагаемые места сварки. Это даст возможность получить хороший провар, поможет избежать возгорания полиуретановой мастики.

Видео 2

Вне зависимости от того, выбрали вы бюджетный или профессиональный лифт, после окончательной сборки необходимо провести тестовые заезды. Если есть огрехи в монтаже, или неправильно заданы размеры – лучше проверить это вдали от дорог общего пользования.

Тюнинг Нивы 2121 своими руками традиционно для модельного ряда «классики» является относительно простым процессом. Результат – создание эксклюзивных модификаций вездехода, которые по внешнему виду, интерьеру и техническим характеристикам не уступают зарубежным моделям среднего класса. Тюнинг автомобилей своими руками можно превратить в прибыльный бизнес, а Нива 2121 станет учебным полигоном и позволит получить необходимые знания и навыки.

Подведём итоги

При усилении кузова Нивы первый элемент, который требует модернизации — это лонжероны транспортного средства. Именно они принимают на себя все колебания элементов подвески машины при движении.

Усилить детали можно как в сервисных центрах, так и самостоятельно, если есть в наличии гараж, желательно со смотровой ямой и необходимые инструменты. Прежде чем приступать к самостоятельному усилению взвесьте все за и против, так как неправильное проведение работ может стоить вам жизни. Это очень трудоёмкий процесс, который требует определённых технических знаний и умений. Если вы не уверены в своих силах, тогда лучше доверить эту работу специалистам.

Тюнинг нивы 2121 для бездорожья своими руками

Изначально Нива 2121 создавалась как универсальный вездеход, который комфортно себя чувствует на бездорожье и в городе. Поэтому логично, что особой популярностью пользуется внедорожный тюнинг Нивы 2121.

Это объясняется относительной простотой. Для создания, точнее, усиления имиджа внедорожника на автомобиль необходимо установить:

• Колеса большего диаметра с резиной, рассчитанной на экстремальное бездорожье. Следует напомнить, что низкопрофильная резина в этом случае не актуальна. Также необходимо учесть, что установка дисков большого диаметра требует внушительных показателей в части крутящего момента. Игнорирование этого правила приведет к преждевременному износу силового агрегата
• Установить расширители арок на Ниву – решить сразу несколько задач: избавиться от брызг грязи на крыльях и дверях, расширить возможности в части выбора диаметра дисков, дополнить тюнинговую композицию
• Силовой обвес. Он состоит из мощного кенгурятника. Его несложно изготовить самостоятельно из труб. На заднюю дверь устанавливается конструкция, на которую крепится запаска. Она также будет выполнять функцию защиты. Обязательно необходимо установить лебедку. Она поможет на бездорожье и придаст автомобилю агрессивный, мужественный вид

Это все, что необходимо для создания автомобиля, ориентированного на участие в спортивных соревнованиях или активного отдыха. Такой внешний тюнинг Нивы 2121 совмещает в себе эстетические и практические функции. Поэтому вложенные в него силы и средства быстро оправдаются.

Можно сделать лёгкий тюнинг Нивы 2121 – установить новые диски с резиной и нанести стильную аэрографию с 3D эффектом. Для осуществления последней операции необходимо привлечь специалистов.

Причины ослабления кузова

Конструкция ВАЗ-2121 достаточно жесткая. Она имеет короткую базу — 3740 мм и ширину — 1680 мм, что хорошо препятствует скручиванию. 3-дверный кузов дополнительно усиливает жесткость. Несмотря на крепкую конструкцию, со временем появляются трещины на лонжеронах в районе рулевого управления, а также в местах крепления рычагов подвески. Почему это происходит?

«Нива» значительную часть своего пробега проезжает по бездорожью, испытывая постоянное воздействие, которое передается от ходовой части на лонжероны машины. Со временем эти удары приводят к усталости металла кузова. Кроме того, защитная мастика, которой автомобиль обработан на заводе, отходит и обнажает металлическую поверхность. Появляется коррозия. Она дополнительно ослабляет несущие элементы.

Приходит момент, когда усиление лонжеронов «Нивы» становится неизбежным.

Тюнинг двигателя Нивы 2121

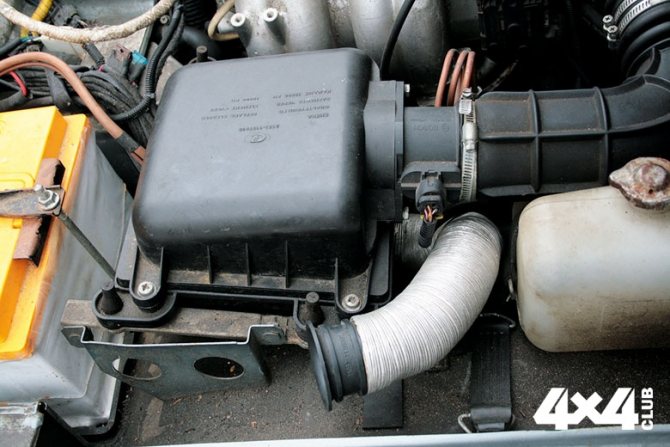

Традиционно, модернизацию силового агрегата отечественного внедорожника следует начинать с переработки карбюратора. Простым решением станет установка продвинутой его модификации с увеличенным диффузором, его еще называют дросселем. Также эту запчасть можно заменить на штатной модели инжектора. Если менять этот узел полностью, то рекомендуется установить электронную систему зажигания.

Тюнинг карбюратора Нивы 2121 будет максимально эффективным вместе с заменой распределительного вала. Это дает внушительный прирост мощности. И тут, чтобы избежать перегрева, необходимо установить радиатор с большей площадью поверхности.

Тюнинг мотора Нивы 2121 также включает в себя исправление геометрии двигателя. Это делается путем увеличения диаметра клапанов. Около 10% мощности дает их герметизация. Не помешает тоже сделать с толкателями впускных и выпускных колодцев. Для увеличения мощи силового агрегата на высоких оборотах следует установить турбину. Вместе с этим, желательно заменить впускной и выпускной коллекторы на продвинутые модификации.

Если автомобиль будет использоваться в условиях экстремального бездорожья, необходимо установить шноркель. Он позволит преодолевать водные препятствия без последствий для двигателя.

Чип тюнинг нивы 2121 малоэффективен, так как автомобиль оснащается атмосферным двигателем. Не стоит тратить средства на покупку оборудования, а также время на перепрошивку. Это даст только небольшие улучшения ходовых характеристик внедорожника.

Тюнинг подвески Нивы 2121

Так как Нива является полноприводным внедорожником, при тюнинге необходимо уделить внимание подвеске. Первым шагом является лифт Нивы – увеличение клиренса. Это позволит создать внушительный задел для преодоления различных препятствий. В понятие тюнинг ходовой нивы 2121, а также лифт подвески входит:

• Установка проставок между элементами подвески. Их можно изготавливать самостоятельно или покупать в магазинах
• Установка амортизаторов «Ранчо»
• Установка пружин ВАЗ 2104
• Усиление переднего и заднего моста при помощи стальных коробов

Лифт подвески Нива 2121 – простой с технологической точки зрения процесс, позволяющий значительно увеличить проходимость автомобиля. При этом необходимо помнить, что лифтинг находится в прямой зависимости от размера колес, чем их диаметр больше, тем значительней потребуются доработки. Поэтому необходимо соблюдать баланс, чтобы тюнинг подвески Нивы 2121 своими руками не превратился в головную боль.

Также необходим тюнинг раздатки нивы 2121, хотя этот процесс в большей степени является доработкой. Главная проблема – это люфты валов переднего и заднего мостов. Она устраняется путем установки новых комплектующих:

• Подшипников (лучше устанавливать двухрядную их разновидность)
• Крышек
• Валов
• Фланцев

Неплохим решением станет усиление опоры вала. Для этого следует установить вместо родного фланца модернизированный, имеющий дополнительный подшипник и сальник.

Вторая распространенная проблема раздатки – течь сальников. Решение здесь предельно простое, следует правильно установить качественные сальники и детская болезнь узла будет устранена.

Третья проблема – правильная центровка раздатки в горизонтальной и вертикальной плоскости. Это необходимо для уменьшения вибрации и соответственно износа подвижных частей агрегата. Можно делать центровку вручную, но это занимает много времени, требует терпения и не всегда результат соответствует ожиданиям. Значительно проще воспользоваться подрамником – специальной конструкцией, которая крепится к днищу и в значительной степени упрощает центровку раздатки.

Основная неисправность кузова задней части автомобиля

В задней части кузова больше страдает кронштейн крепления поперечной тяги, именуемый в народе “солдатик”. Его правильное положение обеспечивает точное расположение заднего моста относительно передних колес. Когда машина движется по глубокой колее на приличной скорости, этот кронштейн испытывает ударную нагрузку от поперечной тяги.
Кроме вышеперечисленных причин, лонжероны могут ослабнуть в результате аварии. Несмотря на то, что геометрические параметры восстановлены, места в которых они были деформированы, приобретают “память”. Впоследствии они могут согнуться в этих местах от незначительной нагрузки.

Также усилением лонжеронов «Нивы» занимаются любители бездорожья. Они укрепляют кузов для установки нестандартной ходовой части и дополнительного оборудования. Например, лебедок.

Тюнинг салона Нивы 2121

Тюнинг интерьера Нивы 2121 осуществляется по стандартной схеме. Необходимо заменить обшивку салона и дверей, а также модернизировать сидения. Их можно заменить новыми спортивными или усовершенствовать родные. Второй вариант затратный, занимает много времени, поэтому рациональной альтернативой станет полная замена кресел.

Для перетяжки салона можно использовать свои материалы или купить уже готовые специализированные наборы. Отлично смотрится интерьер внедорожника, выполненный в светлых тонах. Тюнинг салона Нивы 2121 своими руками рекомендуется делать под руководством опытного специалиста. В крайнем случае, следует изучить какой-нибудь курс или мастер класс по этому процессу.

Также неотъемлемой частью модернизации салона является установка нового рулевого колеса. Есть возможность усовершенствования родного путем перетяжки различными материалами и установки дополнительных элементов.

Технология работ по усилению заднего лонжерона нивы

Работа по усилению или замене задних лонжеронов Нивы считается более трудоёмкой. Потому специалисты советуют приступать к этому процессу самостоятельно только в том случае, если у вас есть значительный опыт сварочных и ремонтных работ по автомобилям. Замена и усиление задних элементов кузова необходимы в случае износа металла или после аварийной ситуации, если пострадал кузов сзади машины.

Дальше заднюю часть машины надо поднять с помощью домкратов и установить надёжные опоры. Модернизация задних лонжеронов проводится только после исправлений деформаций корпуса транспортного средства. Изначально надо исправить геометрию крайней задней поперечины и установить гидравлические стойки под днище транспортного средства.

Дальше проводится демонтаж крыльев и элементов задней подвески. Повреждённая деталь удаляется по сварочным швам с помощью дрели. Дальше болгаркой и зубилом убираются прогнившие элементы металла в труднодоступных местах. Следующий этап — тщательная зачистка металла от ржавчины и грязи. Новый лонжерон примеряется к машине, лишние элементы по длине убираются.

На новом изделии делается три или четыре отверстия по шву, чтобы была возможность прихватить его сваркой. Устанавливается лонжерон и приваривается в подготовленных местах сварочным аппаратом. Дальше примеряются подготовленные металлические пластины для усиления деталей кузова. После установки усилителей можно полностью приварить лонжерон.

А еще интересно: Силовой бампер на Ниву: купить или сделать своими руками

Тюнинг панели приборов Нивы 2121

По традиции отечественные конструкторы разрабатывали Ниву не как роскошь, а как средство передвижения, и оснастили панелью приборов, которая выглядит уныло и печально. Существует множество советов, как довести ее до ума своими руками. В этом случае она преобразится, но функциональность ее останется на прежнем уровне. Поэтому лучший тюнинг панели Нивы 2121 – ее полная замена.

Технологические особенности усиления лонжеронов нивы

Чаще всего появление трещин, разрывов или ржавчины на лонжеронах — это последствие перенесённой аварии транспортным средством. Однако такие дефекты могут возникать в силу значительного возраста автомобиля и износа деталей. Незначительные трещины и повреждения деталей кузова чаще всего ремонтируются путём сварки повреждённых участков.

Однако если изделие лопнуло, тогда необходима его полная замена, так как он является главным звеном, к которому крепятся элементы подвески. Чаще всего при замене деталей производится параллельно и усиление лонжеронов на Ниве-2121, для повышения их срока службы и устойчивости к нагрузкам в режиме агрессивной эксплуатации.

Для усиления элемента кузова Нивы чаще всего покупаются готовые накладки или же изготавливаются самостоятельно владельцами машины усилительные детали по чертежам. Их можно найти в интернете, однако, если у вас есть на автомобиль вся техническая документация, то чертёж можно найти в комплекте документации.

Тюнинг дверей Нивы 2121

Помимо замены обшивки дверей, можно усилить освещение салона, в частности, порогов. Для этого необходимо установить светильники. Они станут полезным элементом и подчеркнут высокий уровень комфорта тюнингового автомобиля. Чтобы сделать такое усовершенствование понадобятся:

• Плафоны
• Окантовку для плафонов
• Переключатели, датчики
• Лампочки. Они могут быть ярких цветов, что сделает автомобиль ярким и респектабельным
• Провода
• Изоляцию

Установка дополнительного освещения не займет много времени, зато станет полезным и стильным элементом интерьера.

Тюнинг багажника Нивы 2121

Обширное багажное отделение Нивы только на первый взгляд является преимуществом. Большой объем не дает абсолютно никаких функциональных возможностей, а ребро в нижней части багажника является и вовсе лишним элементом, который мешает погрузке. На более поздних модификациях оно отсутствует. Также мешает откидная полка, которая делит багажник на две части в поперечной плоскости.

Эти мешающие элементы лучше всего убрать и установить короб с карманами, ящиками, отделениями, который позволит упорядочить, загружаемые вещи. Изготовить его можно из дерева и металла. В качестве каркаса следует использовать уголки или трубки, он впоследствии обшивается фанерой или другим материалом и отделывается тканью. Перед монтажом короба не помешает установить на кузов шумо и теплоизоляцию.

Также можно пойти по стандартному пути и установить в багажник акустическую систему, ЖК-монитор или другой модный гаджет. Последний вариант является непрактичным, если автомобиль тюнингуется для условий тяжелопроходимого бездорожья.

Не помешает экспедиционный багажник на Ниву. Он позволит брать много вещей и экономить внутреннее пространство. Также станет гармоничным дополнением внедорожного стиля. Альтернативой станет установка дуги с фарами. Это позволит увеличить обзор водителю. Является полезным элементом при движении в условиях непогоды.

Усиление задних лонжеронов на «ниве»

Задние лонжероны страдают из-за старения кузова. Коррозия проедает металл, ослабляя его. Они представляют собой листы железа, согнутые в виде П-образного профиля.

Усилить их можно, либо заварив новые лонжероны поверх старых, либо усилив трубой прямоугольного профиля прогнившие места. Второй вариант более дешевый.

Однако главное в усилении задней части — это не лонжерон, а кронштейн поперечной тяги. Перед тем как его усиливать, нужно сделать замеры положения заднего моста, после чего установить кронштейн в правильное положение. Делается это при помощи гидравлических растяжек. Только после этого его можно обваривать.

Тюнинг фар Нивы 2121

Тюнинг оптики Нивы 2121 задает тон общей концепции модернизации. Например, установка фар от Mercedes Gelandewagen создаст антураж мощного, агрессивного внедорожника. Спортивные модификации фар добавят внешнему виду динамику и подчеркнут обтекаемые формы. Для увеличения видимости можно установить светодиодные фары повышенной мощности. Также хороший вариант — установка линзованных, хрустальных или фар с биксеноновыми линзами.

В штатных образцах практически не заложен потенциал для модернизации, поэтому лучше заменить на новые.

Тюнинг задних фонарей Нивы 2121 осуществляется по той же схеме, что и модернизация оптики. Штатные фонари проще и эффективней заменить на новые модификации.

Приобрести вазовский кузов – прекрасный шанс сберечь денежные средства на дорогом капремонте или покупке новой машины. Уже давно доказано, что желательнее без промедления спровадить дряхлый кузов на утиль, чем периодически его ремонтировать в сервисах, где за услуги подобного рода берут довольно большие деньги. Новый кузов на самый популярный российский внедорожник – это возможность кардинального обновления. С другой стороны, если разбираться в специфике кузовного ремонта, можно самому проводить ремонт.

Усиление передних лонжеронов

Перед началом сварочных работ, необходимо проверить состояние самого лонжерона. Если он подлежит замене, тогда его надо демонтировать, разрезав его за балкой и отделить деталь от кузова. На место старого элемента необходимо установить новое изделие и затянуть все крепёжные элементы. Дополнительно зачищаются крепёжные места старого лонжерона. Дальше можно переходить непосредственно к монтажу усилителя элемента кузова Нивы.

Подготовленную накладку надо плотно прикрепить к лонжерону с помощью болтов. Сварку лучше осуществлять полуавтоматом. Изделие обваривается по кругу, и завариваются подготовленные под точечную сварку отверстия. Дальше устанавливается и приваривается домик амортизаторов. Его важно выставить строго перпендикулярно, чтобы в дальнейшем избежать проблем с сайлентблоками.

После сварочных работ необходимо все установленные элементы и сварочные швы проработать мастикой. После её высыхания собираются узлы передней подвески в обратном порядке, и устанавливается колесо. Аналогично проводится усиление с другой стороны машины.

Замена

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Сегодня различные компании предлагают владельцам универсального вездехода приобрести кузова в сборе либо металле. Соответственно с этим, будет отличаться и цена. Помимо этого, широкий выбор цветовой гаммы дает возможность каждому владельцу подобрать любимый для себя вариант.

К примеру, кузов в сборе на Ниву будет стоить около 300 тыс. рублей, а вот остов в металле – почти вдвое дешевле.

Реализуются кузова Нивы в следующих цветовых расцветках.

Цветовая гамма Ваз Лада 4х4 3-дверная
Цвет	Код
Яшма	140
Снежно-белый	202
Ледниковый	221
Несси	368
Балтика	420
Цветовая гамма Ваз Лада 4х4 5-дверная
Цвет	Код
Белое облако	240
Ницца	328
Кварц	630
Снежная королева	690

Усиление передних лонжеронов на «ниве»

Перед привариванием ремонтного комплекта, необходимо осмотреть крепления балки, на которой установлен двигатель. Часто бывает, что гайки, которые фиксируют подушки двигателя, вырваны из своих посадочных мест. В этом случае нужно отдельно вывесить двигатель на домкрате, снять резиновые подушки, на которых он крепится.

Затем нужно вырезать шлифовальной машиной в лонжероне окно, которое обеспечит доступ к гайкам. Затем гайки фиксируются сваркой, закрывается окошко, также заваривается.

Это нужно сделать до того, как будут приварены усиливающие пластины, потому что они закроют доступ к этим гайкам, что сильно осложнит ремонт.

Есть два варианта усиления лонжеронов на «Ниве» 2121:

• Изготовить пластину, повторяющую по форме внешнюю часть лонжерона.

Для этого берется лист металла толщиной от 2 до 4 мм. Можно использовать лист большей толщины, но в таком случае его будет сложно подогнать к профилю лонжерона. Для того чтобы правильно его вырезать, сначала надо изготовить лекало из плотного картона. Лист картона прикладывается к лонжерону, очерчиваются границы будущей детали.

Также попутно отмечаются все отверстия. После того как готова выкройка, она накладывается на стальной лист и обводится маркером. Деталь вырезается шлифовальной машиной. После этого нужно просверлить отверстия с шагом около 5 см. Они будут выполнять функцию электрозаклепок, то есть через них деталь будет привариваться к кузову.

• Приобрести готовый комплект для усиления лонжеронов для «Нивы».

Они уже полностью подготовлены к сварке и не требуют никакой доработки. Эти запчасти отличаются разной толщиной металла, из которого изготовлены. Цена на эти усилители составляет около 3 тыс. руб.

Читать новости о новой Ниве

• Шевроле Нива: турбо комплект, турбокит для Шеви Нивы
• Устройство передней подвески ВАЗ-21213 Лада Нива, ВАЗ-21214 Нива
• Рекомендованный размер шин и дисков на Lada 4×4 » Лада.Онлайн
• Установка лебёдки на Ниву «
• Кронштейн переноса генератора нива чертеж
• Какой карбюратор поставить на ниву 21213: рекомендации — Сайт об отечественном автопроме
• Тюнинг Нива Урбан своими руками: двигателя, салона, подвески
• LADA Niva Travel – Цены и комплектации, обзор, фото – — Город русских машин: дилер LADA в г. Санкт-Петербург

Ремонт

Безусловно, незначительные дефекты, появляющиеся в ходе эксплуатации 2121, вовсе не повод для замены кузова. Эти дефекты можно легко устранить своими руками, экономя на дорогостоящих услугах специалистов.

Царапины, к примеру, можно легко и просто устранить путем полировки. Используются несколько видов шлифовальных составов и материалов, которые эффективно снимают верхний слой ЛКП, выравнивают идеально потрепанные кузовные места.

Примечание. Полноценное устранение царапины в таких случаях гарантировано, если конечно, наружный слой ЛКП не испорчен основательно. Да и вообще, переусердствовать в процессе полировки тоже не стоит, ведь в этом случае можно добиться обратного эффекта, что приведет уже к обязательной процедуре покраски (уже больше затраты).

К ремонту кузова относят также восстановление геометрии. Искривление остова и его составляющих происходит не только по причине удара, но и вследствие перепадов температур и устаревания металла.

При этом крайне не рекомендуется следовать инструкции по эксплуатации бездумно. Например, если в книжке написано, что кузов протянет столько-то лет, не нужно этому верить, так как более активная эксплуатация, лишние нагрузки и плохое качество дорожного покрытия вызывают излишний надрыв в отдельных соединениях, сокращая ресурс работы автомашины.

Примечание. Диагностика и реставрация геометрии автомобильного остова – это основная и обязательная фаза в ходе полноценного ремонта.

Проводить восстановление геометрии путем растяжки или сжатия металлического остова рекомендуется только в специализированных автосервисах, оснащенных передовым оборудованием (компьютерными системами), станками и так далее. К сожалению, самостоятельными силами осуществить грамотную правку не получится.

С другой стороны, если после диагностики удалось выяснить, что деформированы лишь некоторые элементы кузова, то путем выстукивания и выдавливания можно вполне эффективно все устранить. И в данном случае можно провести работу двумя способами: без покраски или с ней.

Подготовительный этап по модернизации передних лонжеронов нивы

Начинать работу по усилению лонжеронов Нивы надо с изучения сложившейся ситуации. Для этого необходимо открыть доступ к элементу кузова. Автомобиль надо загнать на яму или эстакаду, снять колесо, суппорт и открутить гайку шаровой. Дольше разбираются узлы передней подвески, снимаются амортизаторы и верхний рычаг. После этого надо открутить растяжку, которая крепит балку и лонжерон, демонтируется домик амортизатора.

Все элементы зачищаются болгаркой для устранения ржавчины и пришедшего в негодность металла. Эта процедура трудоёмкая, однако, правильная зачистка в дальнейшем гарантирует высокое качество сварочных работ. Следующим этапом будет изготовление накладки для усиления элемента кузова.

Усиление кузова 2121

Чтобы обезопасить себя от проблем, заботливый водитель пользуется профилактическими мероприятиями. В их число, помимо антиграв обработки и других процедур, входит усиление.

Все операции, касающиеся упрочнения и реставрации корпуса авто очень сложны, занимают много сил и времени, но дают великолепный результат.

На первое место, если речь заходит о модернизации кузова, выступает сразу же усиление лонжеронов. Она частенько проводится с помощью стального листа толщиной до 3-4 мм. Одновременно с этим усиливаются крепежные элементы подвески.

Сразу отметим, что усиление лонжеронов впереди актуально как никогда, если на Ниву устанавливаются более жесткие амортизаторы, пружины и большие по размеру колеса. Также это рекомендуется делать после установки силовых бамперов и лебедок.

Алгоритм проведения усиления лонжеронов на 2121

Вот, что рекомендуется сделать:

• Вначале надо обеспечить доступ к лонжерону. Для этого автомашину загоняют на эстакаду или подъемник, демонтируют колесо.
• Далее снимается суппорт, откручивается фиксатор с верха опора.
• Ударом молотка или техникой под рычаг выбивается узел.
• Ослабляются амортизаторные крепежи (верхнее и нижнее).
• Цилиндр тормозной системы вывешивается на шланги.
• Верхний рычаг снимается, а также чашка и верхний отбойник.
• Освобождается редуктор и маятник руля.

Таким образом обеспечивается доступ к лонжерону:

• Далее проверяется состояние места под амортизаторы. Если деталь не поржавела, то ее следует вынуть.

Примечание. Чтобы без особых проблем демонтировать «домик», следует просверлить сварные точки. Дрель заправляется вначале 5-номерным сверлом, делаются отметки. Затем 10-номерным сверлом окончательно высверливаются сварные точки. И еще: увидеть все сварные точки можно только после хорошей зачистки металла.

• «Домик» снимается, а затем снова зачищается вся поверхность лонжерона с целью диагностики на предмет возможных мелких дефектов.
• Снова тщательная зачистка, ведь она является основой всего.

Пришло самое время изготовить накладку:

• Выкраивается деталь по лекалу из картона. Все точно размечается на бумаге, включая места болтов и фиксаторов.
• После того, как макет готов, надо положить на него лист 3-миллиметрового железа и вырезать болгаркой.

Примечание. Очень важно действовать согласно правилу: семь раз отмерь. Кроме того, накладка обязана плотно прилегать к лонжерону.

• На детали и лонжероне просверливаются нужные отверстия.
• Накладка сажается на болты и хорошенько фиксируется.
• Затем деталь полуавтоматом заваривается по всему периметру.
• На место ставится «домик» и тоже приваривается.

На заключительной стадии работ следует обязательно покрыть все рабочие поверхности антикором. В данном случае как нельзя лучше подойдет мастика, которая высыхает за одни сутки.

Другие мероприятия по усилению слабых зон

Грамотная модернизация ходовой и лонжеронов

Ниже представлен список самых востребованных мероприятий по усилению кузова Нивы и подвески:

• Вварка подрамника особого типа под раздатку. Это позволяет устранить несосности коробки и раздатки, избавить кузов от вибраций, что очень положительно скажется не внедорожных характеристиках 2121.

Примечание. Говоря простым языком, вварка подрамника – это перенос фиксации раздатки с днища кузова на лонжероны (уже усиленные). Таким образом, раздатка получает надежную опору и естественную защиту, в том числе от камней.

• Доработка или полная замена балки передней подвески. Устанавливается балка с модернизированными втулками рычагов снизу, эффективно блокирующая искривление осей.

Усиление лонжеронов путем обварки металлическими полосами, желательно с 4-миллиметровой толщиной.

Амортизаторы Монро 4х4 Адвентур

• Инсталляция пружин в тыл кузова от Сигнал. Они более жесткие и имеют резиновые проставки, что эффективно сказывается на работе.
• Усиление связки «тяга кузов» (штатная выглядит значительно слабее).
• Замена стандартной гранатки на ШРУС 2121, менее подверженной вибрациям.
• Установка порогов усиленного типа. Они проходят по всему периметру автомобильного борта с использованием обязательных усиливающих молдингов. Фиксация порогов должна осуществляться к лонжеронам.
• Установка комплекта тяг реактивных усиленных.

А еще интересно: Типичные проблемы и недостатки Нива Шевроле с пробегом

Таким образом, владелец Нивы должен сам решить, какой вид мероприятия больше подойдет для автомобиля. Если кузов 2121 в порядке, то не помешает в целях профилактики проведение усиления. Актуален данный процесс также и в процессе ремонта автомобильного остова.

Напротив, если кузов полностью уже пришел в негодность, смотрится дряхлым и не поддающимся восстановлению, будет легче провести замену. Правда, сегодня многочисленные юридические проволочки превращают кардинальную замену в очень сложное и муторное дело. Но, элементы кузова всегда можно заменить.

Кузов на 2121 – это самая дорогая часть автомобиля. Помните это, старайтесь регулярно ухаживать за ним. Читайте полезные рекомендации от наших экспертов, получайте грамотную информацию.

Устал платить за штрафы? Выход есть!

Забудьте о штрафах с камер! Абсолютно легальная новинка — Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

Что придает жесткость кузову автомобилю. Укрепляем кузов автомобиля при помощи специальных усилителей

Как показывает практика, чем жестче и крепче кузов, тем лучше показатели управляемости автомобиля, а также характеристики его ходовой части. Один из эффективных способов сделать кузов определенных моделей марки ВАЗ – установить пространственный гоночный каркас или специальную растяжку задних опор.

Есть также и другой вариант сделать кузов автомобиля жестче, к примеру, использовать специальный усилитель кузова. Кстати, по мнению ведущих экспертов, этот вариант считается самым эффективным, при этом имеет неплохую совместимость с моделями марки ВАЗ.

Как установить усилитель кузова своими руками

После установки усилителя кузова, существенно увеличивается устойчивость машины при движении по не совсем ровным дорогам нашей страны, а также на высоких скоростях. Повысить жесткость кронштейна крепления двигателя можно при помощи комплекта опор — «Спорт». После установки этого комплекта перемещение силового агрегата во время эксплуатации существенно уменьшается, сокращается также амплитуда колебаний двигателя, это способствует улучшению переключения передач. Такой комплект рекомендуется устанавливать на спортивные автомобили, а также модели, которые находятся в процессе тюнинга.

Жесткость кронштейна увеличивается благодаря кронштейну растяжки – так называемого краба. Установка краба подразумевает одновременную установку серийных сайлентблоков, а также сайлентблоков, имеющих повышенную жесткость изготовленных из полиуретана.

Для того чтобы увеличить жесткость мест крепления передней подвески, а также рычагов подвески, обычно применяют поперечину Autoproduct. За счет этой поперечины можно на 25% уменьшить нагрузку на кузов автомобиля. Использование поперечины Autoproduct позволяет достичь почти идеального соотношения жесткости подвески и комфорта движения. Данное сочетание возможно благодаря оригинальной конструкции самих сайлентблоков.

Следующий вариант позволяющий усилить конструкцию кузова – произвести установку передней опоры силового агрегата. Такая опора позволит улучшить динамические качества подвеске силовой установки, это в большей степени касается режимов максимальных нагрузок.

Добавить жесткости кронштейну позволит конструкция коробчатого сечения. Конструкция опоры имеет такую форму, что чем сильнее будут колебания, тем жестче будет сама конструкция.

Если жёсткость небольшая,то при различных манёврах, реакция рулевого управления становиться «размазанной», кузов деформируется и скручивается, подвеска начинает работать неправильно.

Постоянные деформации ведут к усталости металла, точки сварки медленно разрушаются, в них попадает влага и другие агрессивные вещества, что неизбежно ведёт к корозии.

Когда проектируют кузов, конструктора учитывают множество факторов, таких как вес, жёсткость, пассивная безопасность и другие, и ищут между ними компромис.В последние годы к ним на помощь пришло компьютерное моделирование, но всё равно проработать все факторы сложно, поэтому тюнинг-мастера исправляют некоторые ошибки и недоработки конструкторов.

Крутильная жёсткость кузова измеряется в Ньютон метрах на градус(Нм/град), чем больше значение,тем жёстче кузов. На жёсткость влияет и тип кузова: двухобьёмные хэтчбэки жёстче,чем трёхобьёмные седаны. Количество дверей, расположение силового агрегата также сказываются на жёсткости кузова.

Вот некоторые результаты испытаний на стенде АвтоВаза:

Автомобиль Тип кузова Жёсткость,Нм/град

Ваз 1111 Ока 3-х дверный хэтчбэк 7000

Ваз 21043 Универсал 6300

Ваз 2105 Седан 7300

Ваз 2106 Седан 6500

Ваз 2107 Седан 7200

Ваз 21083 3-х дверный хэтчбэк 8200

Ваз 21093 5-и дверный хэтчбэк 6800

Ваз 21099 Седан 5500

Ваз 2115 Седан 5500

Ваз 2110 Седан 8000

Ваз 21102 Седан 8400

Ваз 2111 Универсал 7400

Ваз 2112 5-и дверный хэтчбэк 8100

Ваз 21106 Седан 12200

Ваз 21213 Нива 3-х дверный хэтчбэк 8900

Ваз 2131 Нива 5-и дверный хэтчбэк 7400

Ваз 2123 Шевроле Нива 5-и дверный хэтчбэк 12000

Ваз 2120 Надежда 4-х дверный минивэн 10000

Автомобиль Год замера Тип кузова Жёсткость,Нм/град

Daewoo Lanos 1997 3-х дверный хэтчбэк 10500

Fiat Tempra 1994 Седан 6700

Ford Fiesta 1995 3-дверный хэтчбек 6500

Opel Corsa 1999 3-дверный хэтчбек 8000

Opel Astra 1998 5-дверный хэтчбек 11700

Toyota Corolla 1995 3-дверный хэтчбек 10500

Современные иномарки,такие как Volvo S60,Alfa Romeo 147,Citroen C5 имеют жёсткость около 20000 Нм/град.

Так за счёт чего же увеличивают крутильную жёсткость кузова? Самый простой способ-это установка распорок и растяжек.

Распорка передних стоек.

Многие люди утверждают,что толку от неё нет,но это не так. Проводилось много тестов, которые доказывают обратное. С данным девайсом, перестроения и прохождение поворотов проходит более уверенно и на большей скорости.

Также снижается степень деформаций,что благоприятно сказывается на долговечности кузова.

Для автомобилей с жёсткой передней подвеской, рекомендуется устанавливать распорки «помягче», а со стандартной можно поставить усиленную.

Лучше ставить детали известных фирм-производителей, а не «безымянные» которые сделаны в гараже, и подбирать под конкретный автомобиль, с конкретным мотором, иначе при установке могут возникнуть проблемы, такие как задевание о патрубки, бачок с тормозной жидкостью, а ещё лучше берите чек, чтобы потом можно было поменять, в случае нестыковки.

Распорка задних стоек. Создаёт усиление задней части кузова. В такой распорке больше нуждются Ваз 2111-12,чем 2108-09, где заднее сиденье играет элемент жёсткости кузова,так как в 12ых сиденья раскладываються, то и жёсткость кузова в этом месте невелика.

Уменьшает перемещение верхних точек

крепления стоек, увеличивает общую

жёсткость кузова, и управляемость.

Положительно сказывается на

Существует ещё более жёсткая конструкция, ставиться за спинкой заднего сидения-это задний усилитель кузова.

Как заявлено жёсткость повышается на 20-25%,улучшается управляемость, устойчивость на дороге.Повышается реакция автомобиля в прохождении поворотов.

.

Усилитель щитка передка

Уменьшает люфт корпуса рулевой рейки в крепежных

хомутах, существенно улучшает управляемость

автомобиля. Применяется для повышения жесткости

щитка передка,уменьшает амплитуды перемещений

картера рулевой рейки: в продольном направлении

в 2 раза, в поперечном — в 5 раз

Увеличивают жёсткость кузова вцелом.

Есть подрамники с дополнительной опорой двигателя,

что улучшает подвеску двигателя.Некоторые

подрамники достаточно сложны в установке,иногда

приходиться переваривать некоторые детали передка.

Также находит применение такая процедура как увеличение сварных швов, на заводе кузовные детали приваривают с помощью точечной сварки,что делает кузов менее жёстким.

Вваривают дополнительные металлические пластины и усилители в слабые места кузова.

Более сложный этап усиления кузова-это установка трубчатого каркаса безопасности.Они бывают профессиональные для соревнований и «гражданские»,вторые попроще и подешевле.Делятся на вварные и разборные, первые ввариваются в силовую структуру кузова,а во втором случае ввариваются только крепления,и к ним уже прикручивают трубы.

Главный минус каркасов-это вес,средний каркас весит около 40 кг.Также с ним дольше придётся проходить техосмотр.

Кроме того ухудшается обзорность,и усложняется

посадка/высадка пассажиров,но это решать уже

Вам,иметь или не иметь.Например в европейских

странах,почти на каждой второй тюнинговой

машине стоит каркас безопасности.

Но каркас безопасности может и серьёзно

навредить.В условиях гонок он защищает жизненое пространство и усиливает кузов, в повседневной жизни он может стать опасным,так как использование неэластичных ремней безопасности,при аварии,может привести к сильным перегрузкам и травмам,вплоть до разрыва внутренних органов.

Делать кузов жёстче или нет,конечно решать вам.

Усиление кузова Ваз 2107 имеет немаловажное значение в тюнинге, модернизации автомобиля. От хорошей жесткости кузова машины зависит многое, в том числе, как она проходит повороты и крутые виражи. Одним словом, от этого будет зависеть управляемость автомобиля, которая при недостаточной жесткости кузова страдает в реакции при различных маневрах. На Ваз 2107 усиление кузова только к лучшему: это даст возможность повысить сопротивление металлического остова к деформациям и скручиваниям, легче станет «дышать» подвеске.

Что собой подразумевает усиление

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

Для проведения тюнинга в плане усиления своими руками, надо хорошо разбираться в конструктивных особенностях автомобиля. На Ваз 2107 схема кузова не такая уж и сложная, поэтому изучить ее не составит особого труда.

Кузов автомобиля уже давно занимает одну из фаворитных позиций среди тюнинговых девайсов. Именно на эту часть автомобиля чаще всего обращают внимание конструкторы и мастера тюнинга, если желают что-либо изменить и модернизировать.

При проектировании кузова перед конструкторами ставится несколько задач. Инженеры должны учитывать такие факторы, как учет массы кузова и его жесткости. Первоочередное значение уделяется вопросам пассивной безопасности, тщательно изучается схема кузова Ваз 2107. Найти между этими факторами компромисс не так просто, но на помощь современным конструкторам приходит компьютерное моделирование.

Примечание. Несмотря на общий прогресс автомобильного инженерного искусства, тюнинг-мастерам приходится самостоятельно исправлять недочеты и явные недоработки конструкторов.

Усиление кузова – это не желание модернизации, а крайняя необходимость, особенно в условиях российских дорог. Да, это не преувеличение. Состояние дорожного покрытия в нашей стране оставляет желать лучшего. На каркас автомобиля ложится сильнейшая нагрузка, он подвергается периодическим встряскам и в итоге, разваливается от этого.

Усиление в данном случае будет похоже на профилактику. Каркас усиливается, что в стократ раз увеличивает его способность выдерживать кочки, ямки и другие неровности, которыми изобилуют сельские, да и что там таить, центральные трассы нашей родины.

Эффект от усиления понапрасну недооценивать. Для наглядности кузов автомобиля можно сравнить с картонной коробкой от купленной домашней техники. Внутри нее размещены пенопластовые вставки. Они не только защищают содержимое коробки от ударов, но и сохраняют целостность геометрии ящика. Если же вдобавок вложить внутрь поперечные и продольные растяжки, которые будут плотно упираться в стенки коробки, последняя будет способна выдерживать колоссальные нагрузки, сохраняя целостность всей конструкции.

То же самое и с кузовом автомобиля. Даже в случае, если жесткость кузова высокая, уязвимые части машины при больших нагрузках будут деформироваться, если не усилить их.

Усиление своими руками

Главнейшим показателем усиления кузова является крутильная жесткость. Она измеряется в Нм/град. И чем больше это значение, тем жестче считается кузов. Кроме того, на этот показатель влияет и тип кузова автомобиля. Как известно, хэтчбеки намного жестче, чем 3-объемные седаны, каковым и является наша «семерка».

Примечание. Немаловажное значение имеет и количество дверей, а также расположение ДВС, что также немало сказывается на жесткости кузова.

Жесткость кузова седана Ваз 2107 составляет 7200 Нм/град. Для сравнения у хэтчбека Деу Ланос этот же показатель составляет 10500 Нм/град. Что касается других современных иномарок дорогого сегмента, таких как Альфа Ромео или Ситроен С5, то их жесткость кузова равна 20 тысячам Нм/град.

Распорки и растяжки

Итак, за счет чего же можно увеличить жесткость кузова? Лучший из способов подразумевает установку распорок и растяжек.

Установка распорок на передние стойки дает хороший эффект, хотя по утверждениям некоторой части автомобилистов, реальных улучшений они не заметили. Напротив, проведенные не раз тесты, доказывают обратное – с передними распорками прохождение поворотов и перестроение на дороге проходит куда более уверенно, независимо от скорости.

Но самое главное – распорки помогают снизить степень деформации кузова, что благоприятно скажется на долговечности металлического остова.

На «семерку» можно ставить распорки пожестче (усиленные), хотя и считается, что среди вазовских моделей, на Ваз 2107 подвеска жестче. В общем понимании, это все же, мягкая подвеска.

Приобретать распорки желательно только от известных фирм-производителей. «Безымянные», сделанные кустарным образом модели, доверия не внушают. Хотя и их можно использовать, только вот придется подбирать обязательно под «семерку», иначе при монтаже не исключены проблемы и сложности.

И на задние стойки есть смысл поставить распорки. Это создаст усиление всей задней части металлического каркаса «семерки». В принципе, «семерка» не так нуждается в задних распорках, как например, Ваз 2108 и модификации, выпущенные позже. На вазовских моделях изначально на заднее сиденье возлагается роль усиливать жесткость кузова, а на 2112, к примеру, сиденья раскладываются, что говорит о малой жесткости.

Что дает задняя распорка «семерке»:

1. Уменьшится перемещение верхних геометрических точек кузова
2. Увеличится общая жесткость
3. Управляемость транспортным средством значительно улучшится
4. Итог скажется положительно на долговечности кузова.

Кроме того, такой вид тюнинга считается бюджетным, что идеально подходит для самостоятельного выполнения, и простым в установке (не требуется проводить сложных работ). Вдобавок, такое усиление и внешне выглядит красиво.

Отметим, что установка нижних распорок тоже может оказать существенную помощь в усилении кузова. Только эта установка считается труднозатратной.

Усилитель за спинкой сиденья

Существует еще один способ заднего усиления, подразумевающий установку усилителя прямо за спинкой заднего сидения. Такое нововведение поможет увеличить жесткость кузова на 20-25 процентов.

Усилитель щитка

Чтобы существенно уменьшить люфт корпуса рулевой рейки в соединительных элементах, рекомендуется установить усилитель щитка передней части автомобиля. Такой девайс не только повышает жесткость передка «семерки», но и уменьшает амплитуды перемещения картера рулевой рейки.

Интересно, что усилитель щитка усиливает жесткость в поперечном направлении дважды эффективнее, чем в продольном. Поперечная жесткость передка усиливается в 5 раз, продольная – в 2 раза.

Подрамники

Еще одно нововведение подразумевает установку подрамников. Они в целом увеличивают жесткость кузова. Если удастся поставить модель подрамника с дополнительной опорой для ДВС, то усилится заодно и подвеска автомобиля.

Подрамники, как правило, сложны в установке, особенно на безрамные седаны. Придется переварить некоторые детали передней части Ваз 2107.

ТКБ (трубчатый каркас безопасности) предназначен для профессионального и «гражданского» использования. С первыми лучше не связываться, так как они применимы для соревнований, дороги в цене и отличаются сложной конструкцией. А вот «гражданские», как раз наш случай.

Народный способ

Подразумевает наполнение монтажной пеной отверстий лонжеронов и порогов. Дает немалый коэффициент усиления, по крайне мере, повышается жесткость. Метод не затратный, только есть у него недостатки: увеличивается активизация коррозии, так как закрывается вентиляция. Кроме того, возрастает риск возгорания при проведении сварки.

Видео о том, как можно усилить кузов

Профессиональное усиление

Теперь о профессиональном способе усиления кузова. Подразумевается увеличение сварных швов. Как правило, на конвейере детали кузова «семерки» связываются при помощи точечной технологии. Это делает кузов слабым и недостаточно выносливым. От тех же распорок, он может не выдержать и развалиться.

Путем вваривания дополнительных пластин металлического типа и усилителей в недостаточно жесткие зоны кузова, можно значительно повлиять на общее усиление.

Усиление передка

Проварить желательно вначале передок. Можно купить телевизор, состоящий из 2-х частей и сварить тщательно между собой. Проложить сварные швы, поставить кронштейн передней опоры ДВС, добавить косынку, установить прочные крабы.

Швы лонжеронов тоже есть смысл проварить. Изнутри на лонжероны придется установить стальные накладки, чтобы дополнительно их усилит.

Снаружи лонжерона можно сделать окно, а затем вложить кусок швеллера и проварить. Или просто обложить весь лонжерон металлической облицовкой.

Обязательно усиливаются чашки. Швы провариваются, сверху чашки ставится пластина, которая существенно усиливает деталь, не давая ей порваться при езде по кочкам. Модернизируются как передние, так и задние чашки.

Усиливаются элементы крепления подвески. Провариваются швы откосов, добавляется косынка.

Такая профессиональная модернизация дает такой же значительный эффект, как и установка подрамника. Только в этом случае не увеличивается масса автомобиля и не теряется дорожный просвет. Проводить эти работы удобнее из ямы.

Усиление задней части кузова

Теперь о том, как усилить заднюю часть. Особое внимание здесь надо уделить, конечно же, балке. Именно ее стоит в первую очередь усилить. В принципе, само крепление никаких сомнений в прочности не вызывает, но сварка с кузовом оставляет желать лучшего.

Примечание. Соединение балки с кузовом осуществлено следующим образом: она сидит на шпильках, которые в свою очередь, вварены в кронштейн-треугольник. Последний тоже вварен между полом салона и лонжероном.

• Лезем в салон, где обнаруживаем этот самый треугольник;
• Вырезаем его, сделав отступ на 5 мм внутрь;
• Высверливаем шпильки;
• Делаем дополнительный стальной треугольник из 2-миллиметрового железа;
• Ввариваем в кузов;

• Делаем в нем отверстия под болты, на которые и сажаем балку.

Теперь беспокоиться о надежном креплении не стоит. Балка сидит прочно, держится на болтах, которые можно снять в случае чего, и поменять. Связка с полом автомобиля существенная, треугольник усилен.

Как видим, не обязательно будет обращаться по вопросам усиления кузова в профессиональные сервисы, где цена работ может удивить не на шутку. Представленная выше инструкция, видео обзор и фото – материалы дадут наглядное понимание осуществления работ своими руками. Проявите терпение и аккуратность и у вас обязательно все получится!

Жесткость кузова — это его свойство упруго сопротивляться внешним статическим и динамическим нагрузкам, возникающим в процессе эксплуатации автомобиля. Чем выше жесткость, тем лучше управляемость и маневренность машины, особенно на высоких скоростях. С увеличением жесткости повышается комфортность автомобиля — за счет снижения вибраций, отсутствия скрипов панелей и обивки салона, и т.д. Вот почему кузова современных автомобилей стремятся делать более жесткими.

При проектировании автомобиля рассчитывается несколько типов жесткости кузова — на кручение и на изгиб (продольная и поперечная). Способность кузова сопротивляться действующим на нее рабочим нагрузкам характеризуется при изгибе значением максимального прогиба, а при кручении — углом закручивания на длине базы. Однако полученные в результате расчета или испытания на стенде максимальный прогиб и угол закручивания на длине базы не могут быть использованы для сравнения данного кузова с кузовами других автомобилей, имеющих другую базу и иную номинальную нагрузку.

Поэтому введены понятия удельной крутильной и изгибной жесткостей. Удельная крутильная жесткость кузова характеризует сопротивление кузова закручиванию и представляет собой отношение крутящего момента к углу закручивания кузова на длине базы автомобиля, умноженное на размер базы. Для легковых автомобилей удельная крутящая жесткость кузова составляет 130…300 Н*м 2 /?. Удельная изгибная жесткость кузова характеризует изгиб кузова в вертикальной плоскости и представляет собой отношение нагрузки к прогибу кузова, умноженному на размер базы автомобиля в третьей степени. Для легковых автомобилей удельная изгибная жесткость кузова находится в пределах 850…2200 Н*м 3 /?.

Жесткость во многом зависит от типа кузова (седан, хэтчбек и др.), конструкции («геометрии» и способа крепления крыльев, бамперов), размеров машины, количества дверей, величины оконных проемов и даже положения спинок задних сидений. Имеет значение способ крепления лобового и заднего стекол: их вклеивание увеличивает общую жесткость кузова на 20-40%. Улучшают эту характеристику и дополнительные силовые элементы — например, распорки-усилители между задними или передними чашками стоек подвески.

Большинство современных легковых автомобилей имеет неразъемные стальные несущие кузова бескаркасной конструкции, что снижает их массу. Жесткость таких кузовов обеспечивается наличием в них специальных элементов — лонжеронов, продольных и поперечных балок. Для увеличения жесткости кузовов из тонколистовой стали широко применяются сварные коробчатые детали, а также силовые распорки и стойки, которым придают определенную форму и сечение. Наибольшая жесткость у кузовов типа седан, меньшая — у хэтчбеков и удлиненных кузовов универсалов. Дополнительному усилению кузова обычно подвергаются спортивные машины: на них устанавливаются добавочные усилители-распорки, а в салоне — силовой каркас безопасности из тонкостенных стальных труб.

После 4-6 лет эксплуатации автомобиля жесткость кузова заметно уменьшается из-за коррозии металлических элементов — как силовых, так и облицовки. Особенно быстро ржавчина поражает тонколистовые детали, соединенные точечной сваркой. Нарушение жесткости несущих элементов кузова снижает общую его прочность и может сделать дальнейшую эксплуатацию автомобиля опасной.

Как влияют на жесткость некоторые элементы автомобиля, можно проследить на примере ВАЗ-2111. При закрепленных спинках задних сидений по сравнению с их разложенным состоянием жесткость кузова выше на 29,4% (исходная равна 6501 Н·м/град). При установке дополнительной распорки-усилителя задней балки (замкнутая U-образная дуга) жесткость увеличивается еще на 43,9%.

Жесткость кузова можно оценить путем сравнения этой характеристики у нового и старого автомобилей. Для этого, поддомкратив кузов новой машины у заднего колеса в точке Б на некоторую высоту Н, измеряем расстояние h от произвольно выбранной точки А кузова (у переднего колеса) до земли. Такую же процедуру повторяем со старым автомобилем. Если при подъеме его кузова в точке Б на высоту H величина h окажется меньше, чем у нового авто, значит, кузов «скручивается», т.е. он потерял жесткость.

Оценить жесткость кузова можно и другим методом — по величине линейных отклонений контрольных точек кузова от начального положения. Машину поднимают домкратом до вывешивания одного из колес и следят за изменением величин дверных зазоров. При достаточной жесткости кузова они не должны меняться, а двери — заклинивать.

При стендовых испытаниях жесткость кузова измеряется по величине усилия, вызывающего допустимую его деформацию. Если к автомобилю, жесткость кузова которого составляет 6501 Н·м/град., приложить скручивающее усилие в 1 тонну, то величина деформации не превысит 1,8 градуса. Величины деформаций в условиях автопроизводства измеряются по специальной методике с помощью тензометрических датчиков.

Способы обеспечения жесткости кузовов

Это — элемент силовой структуры стоек крепления передней подвески.

Передние распорки — самый распространённый вид укрепления кузова, его плюсы очевидны — простота установки, небольшая цена, визуальная привлекательность и достаточно сильное увеличение жесткости передней части автомобиля. Их назначение — снижать деформацию и перемещение чашек кузова при повороте автомобиля. Результат установки зависит от автомобиля. Если его конструкция в целом сбалансирована, тогда результат, скорее всего, виден не будет. А для других данное устройство рекомендуется категорически. Например, для ВАЗовского «десятого» семейства. Там «гуляют» не только стойки, а деформируется весь щит передка! Кстати, для него тоже есть специальный усилитель, но об этом позже. На рынке сейчас можно наблюдать изобилие передних распорок, но принципиально различается лишь материал и способ крепления.

Обычная распорка работает исключительно на сжатие, но можно заставить работать её и на кручение, для этого чашку дополнительно усиливают ещё одним элементом — косынками(специальными толстыми стальными пластинами). В результате распорка начинает работать ещё и на кручение. Косынками можно так же усилить места колёсных арок, стоек подвески и рёбер жесткости всего кузова, в большинстве своём для этого придётся разобрать почти пол машины, по крайней мере весь салон точно, поэтому этот приём используется в основном на гоночных машинах.

Кроме этого к дополнительному элементу передних распорок можно отнести так называемые «штанги». Штанга это особое подвижное крепление соединяющие двигатель и распорку, кроме этой существуют штанги соединяющие двигатель с другими «крепкими» элементами. Работает этот элемент главным образом при торможении двигателем и резких стартах, эффект -уменьшение перемещений силового агрегата при экстремальных нагрузках, уменьшение увода автомобиля при резком троганье с места, уменьшение перемещений рукоятки рычага КПП, ну, и естественно повышение общей жесткости кузова. К недостаткам применения штанг следует отнести повышение уровня шума в салоне автомобиля

Нижняя распорка уменьшает перемещение кронштейна рычага передней подвески, снижает напряжение, возникающее в кронштейне рычага и соединителе лонжерона с полом. Забирая часть нагрузки на себя, распорка нижняя уводит детали кузова из зоны высоких напряжений. В итоге улучшение управляемости, устойчивости, увеличение срока службы кузова. Установка достаточно трудоёмка.

Уменьшает перемещение задних стаканов крепления, увеличивает общую крутильную жесткость кузова. Результат: улучшение управляемости, устойчивости. Главное, что надо учитывать: распорка задняя дает эффект лишь в том случае, если она закреплена за силовые элементы кузова, а не за промежуточные элементы (кронштейны крепления сидений, например). Задняя распорка, тоже достаточно легко устанавливается и демонтируется, но есть и отрицательные моменты: во первых это лишнее место в грузовом отсеке, во-вторых есть подводные камни, задняя распорка может увеличить недостаточную поворачиваемость особенно если задняя часть машины укреплена ещё какими-то элементами. Если на машине стоит стоковая подвеска лучше отказаться от укрепления зада или укрепить его только одним усиливающим жесткость элементом.

Кроме распорок существуют ещё множество путей укрепления кузова — увеличение сварных швов, усиленные подрамники, стабилизаторы поперечной устойчивости и поперечины, различные усиливающие элементы в слабых по жесткости местах, разработанные под конкретную модель и, конечно, каркасы.

Увеличение сварочных швов и вварные элементы.

Увеличение сварочных швов. Дело в том, что кузов на конвейере сваривается точечной сваркой, т.е. между точками сварки остаются промежутки. Естественно чем эти точки расположены плотнее, тем жестче конструкция. Однако увеличению их препятствует технологические проблемы в производстве и сложность их выполнения без спец.инструмента. Но эту проблему легко устранить квалифицированному сварщику с достойным оборудованием. Главное не нарваться на неквалифицированного сварщика и не нарушить физику кузова. Так же распространено приваривание новых дополнительных железных элементов в слабые участки кузова.

Стабилизаторы и поперечины

Эти агрегаты присутствуют и в стоке и имеют много свойств, которые влияют на управляемость, комфорт, так что обычно на заводских машинах стоят промежуточные, так сказать не слишком мягкие, не слишком жесткие. Варианта по их усовершенствованию два — усиление и замена. Побочные действия — повышение шума, чувствительность к неровностям и всё те же положительные свойства: управляемость и жесткость. Категорически не рекомендуется устанавливать стабилизаторы, поперечины в тандеме с задней распоркой особенно на стоковую подвеску.

Подрамники во многом схожи со стабилизаторами и поперечинами, разница только в глобальности, для некоторых версий подрамника понадобится серьёзные доработки всего передка автомобиля — переварка и перерезка, переделываются стаканы и даже амортизаторы, а на вид такие работы не слишком дружелюбны. Но зато эффект! Можно полностью изменить геометрию подвески, улучшить стабилизацию за счет увеличения кастора, увеличить колею а как следствие устойчивость и управляемость. Жесткость, естественно, тоже возрастёт.

автомобиль кузов жесткость каркас

Каркас, в гоночном автомобиле, выполняет не только свои прямые функции по защите пилота, но и великолепно усиливает кузов. Он обязателен к применению в любом гоночном автомобиле, разница только в его сложности(правда обязанность появилась не так давно в 1994 году, до этого установка каркаса была делом сугубо личным).Каркас представляет собой сочетание жестко соединённых между собой стальных (сталь с временным сопротивлением на разрыв не менее 45 кг/кв. мм) холоднотянутых бесшовных труб, например 30ХГСА. По типу каркасы можно разделить грубо на две категории: омологированные и не омологированные. Первые вы можете установить к себе в автомобиль и вас могут допустить на официальные соревнования. Однако он очень сложен и доставляет определённые трудности, о которых поговорим ниже. Второй тип — это «гражданские» каркасы, проще и естественно дешевле.

По типу установки тоже можно выделить два типа — вварные и разборные. Первые ввариваются непосредственно в силовую структуру кузова, т.е. извлечь его оттуда без «болгарки» будет невозможно. Во втором случае в кузов ввариваются только петли, а сами трубы прикручиваются к ним болтами. В этом случае жесткость немного ниже, зато есть возможность снять каркас. Замечу, что почти все машины чемпионатов СССР по кольцевым гонкам 70-80хх годов имели именно съёмный каркас. Трубы (или дуги) в каркасе можно разделить на главные и предохранительные. Встречаются «смешанные» варианты, например, где основной каркас вварен, а дуга около сидений снимается. Изготовить каркас можно и самому (естественно неомологированнный и возможно крайне опасный, а не безопасный), а можно приобрести уже готовый комплект. Главный побочный эффект каркаса — это вес. Средний каркас весит около 40 кг, что, совсем немало. Плюс к этому ухудшение обзорности и посадки-высадки, а также в качестве ремней можно использовать только не эластичные многоточечные ремни. Так что в повседневном пользовании эта вещь будет доставлять определённые трудности, ну, а самой главной проблем является сложность получения техосмотра, если у вас установлен каркас, придётся пройти не дну инстанцию. Каркасы имеют достаточно сложную структуру и различные примочки, типа обмоток труб, которые защищают гонщика от травм, которые может причинить каркас, во время аварии. В гражданском тюнинге каркасы чаще используют для красоты, например, в той же Германии они стоят, чуть ли не на каждой второй тюнинговой машине. Если ты участвуешь в гонках, вопрос о каркасе решается сам собой, но перед установкой его в гражданскую машину, надо сто раз подумать, кроме ухудшения обзорности и физических неудобств, каркас безопасности может сыграть роль каркаса опасности. Если в гонках каркас может спасти от ужасной аварии сохранив жизненное пространство, то в жизни он может убить. Каркасы позволяют избежать одних травматических факторов в пользу других. жизненное пространство сохраняется, но установка каркаса исключает подушки безопасности, а неэластичные многоточечные ремни подвергают пилота при авариях значительным перегрузкам, которые вполне могут убить(например разрыв внутренних органов), но каркас усиливает кузов так сильно, как не один другой элемент, те же болиды WRC есть ничто иное как каркас на который насажены панели кузова и эти факты заставляют задуматься.

Силовой агрегат жестко соединенный с кузовом.

Еще в автоспорте широко применяется такой приём увеличения жесткости кузова, как включение в его силовую структуру агрегатов, например двигателя, коробки передач и главной передачи. Это значит, что все они жестко соединены с кузовом, что так же очень сильно увеличивает жесткость. Например подобные решения встречаются почти на всех «формулах». Вообще же родоначальником данной идеи был легендарный Колин Чемпмен, основатель фирмы «Лотус», который впервые воплотил идею в жизнь на Лотусе-25 Формулы-1.

Также существуют народные способы, например: отверстия порогов и лонжеронов заполняются монтажной пеной. Способ дешёвый и сердитый. В плюсах некоторое увеличение жесткости, в минусах — отсутствие вентиляции и, как следствие, повышенная коррозионная активность. Так же при замене данных деталей путём сварки возникает риск пожара.

На жесткость кузова заметно влияет и то, как именно установлен силовой агрегат. Поэтому разница в результатах бывает выше у автомобилей классической компоновки — там жесткость на кручение повышает балка передней подвески. А вот в переднеприводных машинах с поперечным расположением двигателя и передней подвеской типа McPherson, заметную прибавку может дать. спинка заднего сиденья! Например, в «восьмерках» и «девятках» заднее сиденье увеличивает жесткость кузова примерно на 1000 Нм/град из-за того, что спинка цельная и жесткая, а на многострадальном десятом семействе спинка раздельная и эта 1000Нм испаряется. Поэтому ВАЗ рекомендует владельцам, как можно реже ездить со сложенным задним сиденьем — кузов при этом ослаблен и хуже сопротивляется скручивающей нагрузке. На самом деле в тюнинге можно выделить двух врагов — уменьшение веса и жесткость кузова, а это вещи друг друга взаимоисключающие, борясь за уменьшение веса можно уменьшить жесткость, а что важнее вопрос не однозначный.

Старые модели отечественных автомобильных производителей славятся слабой жесткостью кузова на скручивание. Такая характеристика приводит к плохой управляемости. Если жесткость кузова низкая, то автомобиль будет проходить повороты с определенной задержкой вследствие замедленной реакции конструкции всей машины. Из-за слабой жесткости металла в зоне крепления рычагов будет возникать рассогласованность в работе передней и задней подвесок. Именно поэтому многие любители тюнинга отечественных автомобилей устанавливают распорки на чаши передних и задних амортизаторов. В этой статье мы расскажем, как правильно усиливать кузов автомобиля распорками.

Причины необходимости усиления кузова распорками

Если любой отечественный автомобиль десятилетней и более давности поставить на перекос на косогоре, то существует 90-процентная вероятность того, что открытая дверь не сможет закрыться. Просто кузова наших старых отечественных автомобилей имеют крайне низкую жесткость на скручивание. Больше того, в такой ситуации даже у некоторых современных кроссоверов не закрываются задние двери багажников.

Те автовладельцы, которые ранее ездили на современных автомобилях с высокой жесткостью кузова на скручивание, сразу заметят разницу в управлении, пересев на старые отечественные автомобили. Исправить такую ситуации, повысив жесткость кузова на скручивание можно с помощью распорок, которые устанавливают между верхними креплениями подвески автомобиля. укрепление кузова именно в этих местах позволит снизить рассогласованность в работе передней и задней подвесок. Тем самым автомобиль будет быстрее реагировать на поворот, и улучшится управляемость автомобиля.

Жесткость кузова на скручивание зависит также от типа самого кузова. Чем больше дверей и ширина внутреннего пространства, чем меньше будет жесткость кузова. Самым крепким по жесткости на скручивание является кузов купе или трехдверного хэтчбека. Наихудший коэффициент жесткости у больших универсалов.

Применение распорок в усилении жесткости кузова автомобиля

В наше время придумали наилучший способ усиления жесткости кузова отечественных автомобилей – установка распорок в месте верхних креплений подвесок. Это будет самый доступный способ усиления жесткости, так как распорки дорого не стоят.

Источник https://accbook.ru/to-avto/usilenie-nivy.html
Источник https://discoveruz.ru/chto-pridaet-zhestkost-kuzovu-avtomobilyu-ukreplyaem-kuzov-avtomobilya-pri/
